Od 2016.Gradačac, BiHProizvodnja metalnih konstrukcija
Precizna obradametala.Od nacrta do gotovog dijela.
Sječenje fiber laserom, savijanje na CNC apkant presi, metalne konstrukcije i bravarija. Radimo po vašem nacrtu — od pojedinačnog komada do serijske proizvodnje.
Zavarivanje
MAG 135 · ISO 3834-3
Kvalifikovan postupak zavarivanja (WPQR), verifikovan kod TÜV Thüringen.
- Sječenje
- Fiber laser
- Pločevine, kvadratne i okrugle cijevi
- Savijanje
- CNC apkant presa
- Programirano savijanje lima
- Zavarivanje
- MAG 135
- Kvalifikovan postupak, DIN EN ISO 3834-3
- Montaža
- Na terenu
- Vlastita ekipa i oprema za montažu
Sarajevska bb · 76250 Gradačac
Konstrukcijski čelikNerđajući čelik (inox)AluminijPocinčani limKvadratne cijeviOkrugle cijeviProfili i pločevineKonstrukcijski čelikNerđajući čelik (inox)AluminijPocinčani limKvadratne cijeviOkrugle cijeviProfili i pločevine
Šta radimo
Četiri usluge koje se nadovezuju jedna na drugu
Isti nacrt prolazi kroz laser, apkant presu i zavarivanje bez prelaska u drugu firmu. Zato nema neusklađenih mjera, prebacivanja odgovornosti ni čekanja na kooperanta.
NacrtiDXF · DWG · PDF · STEPNemate nacrt? Izrađujemo ga prema skici, uzorku ili mjerama sa objekta.
Tehnološke mogućnosti
Mašinski park pod jednim krovom
Laser, apkant presa i zavarivanje su u istom pogonu u Gradačcu. Dio ne putuje između firmi, pa se rok i tolerancije drže pod kontrolom od table do gotovog sklopa.
Fiber laser
CNCSječenje pločevina i cijevi
Sječenje konstrukcijskog čelika, nerđajućeg čelika i aluminija, te kvadratnih i okruglih cijevi. Rad po nacrtu, sa nestingom za maksimalno iskorištenje table.
- Snaga rezonatora
- 3.000 W
- Radna površina
- 3.000 × 1.500 mm
- Čelik (S235 / S355)
- do 20 mm
- Nerđajući čelik (inox)
- do 12 mm
- Aluminij
- do 10 mm
- Tačnost pozicioniranja
- ±0,05 mm
- Cijevi
- kvadratne i okrugle
- Formati nacrta
- DXF, DWG, PDF, STEP

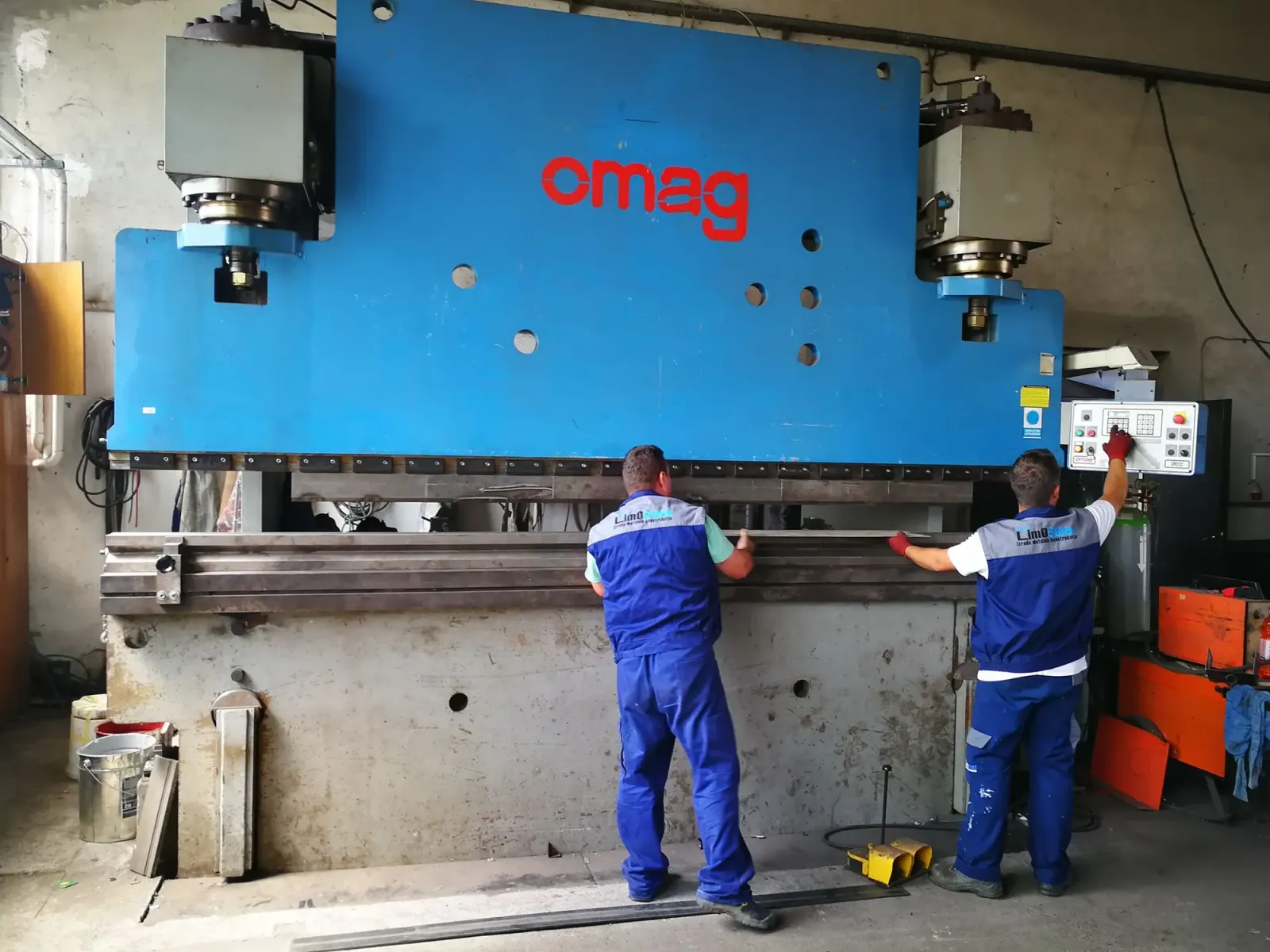

CNC apkant presa
CNCProgramirano savijanje lima
Savijanje lima uz računarski upravljanu silu, ugao i pozicioniranje. Program pamti sve faze savijanja, pa je svaki komad u seriji identičan.
- Proizvođač
- OMAG
- Sila presovanja
- 100 t (1.000 kN)
- Dužina savijanja
- 3.100 mm
- Upravljanje
- CNC, grafičko programiranje
- Zadnji naslon
- višeosni
- Ponovljivost ugla
- ±0,1 mm
Zavarivanje MAG
WPQRKvalifikovan postupak (WPQR)
Zavarivanje se izvodi prema kvalifikovanom postupku zavarivanja verifikovanom kod TÜV Thüringen. Svi podaci u ovoj tabeli preuzeti su iz WPQR dokumenta.
- Postupak
- MAG 135 (ISO 4063)
- Osnovni materijal
- čelici grupe 1 (ISO/TR 15608)
- Granica razvlačenja
- do 355 MPa
- Debljina materijala
- 6,0 – 24,0 mm
- Dodatni materijal
- G3Si1 (ISO 14341-A)
- Zaštitni gas
- M21 (ISO 14175)
- Položaji zavarivanja
- PA, PC, PF
- Vrsta spoja
- ugaoni šav, višeslojni
Podaci o zavarivanju preuzeti su iz kvalifikacije postupka zavarivanja (WPQR Z-64012/18, TÜV Thüringen). Za tačne kapacitete lasera i apkant prese kontaktirajte nas — dimenzije i debljine provjeravamo prije potvrde ponude.
Proces rada
Šest koraka od upita do isporuke
Redoslijed operacija planiramo prije nego mašina krene. Kod složenijih dijelova to je razlika između komada koji se sklopi iz prvog pokušaja i komada koji se dorađuje na gradilištu.
- 01
Nacrt i upit
Primamo nacrt u DXF, DWG, PDF ili STEP formatu — ili ga izrađujemo prema skici, uzorku i mjerama sa objekta.
- 02
Provjera i ponuda
Provjeravamo izvodljivost, materijal i debljine, planiramo redoslijed operacija i dostavljamo ponudu sa rokom.
- 03
Priprema i nesting
Dijelove raspoređujemo na tablu tako da se iskoristi maksimum materijala i smanji cijena po komadu.
- 04
Sječenje i savijanje
Sječemo fiber laserom, zatim savijamo na CNC apkant presi po programiranom redoslijedu operacija.
- 05
Zavarivanje i sklop
Elementi se zavaruju MAG postupkom prema kvalifikovanom WPQR postupku ili spajaju vijčanim vezama.
- 06
Kontrola i isporuka
Kontroliramo mjere i spojeve, zatim isporučujemo dijelove ili izvodimo montažu na objektu.
← Prevucite za sve korake →
Reference
Sve referenceRealizovani radovi iz pogona i sa terena

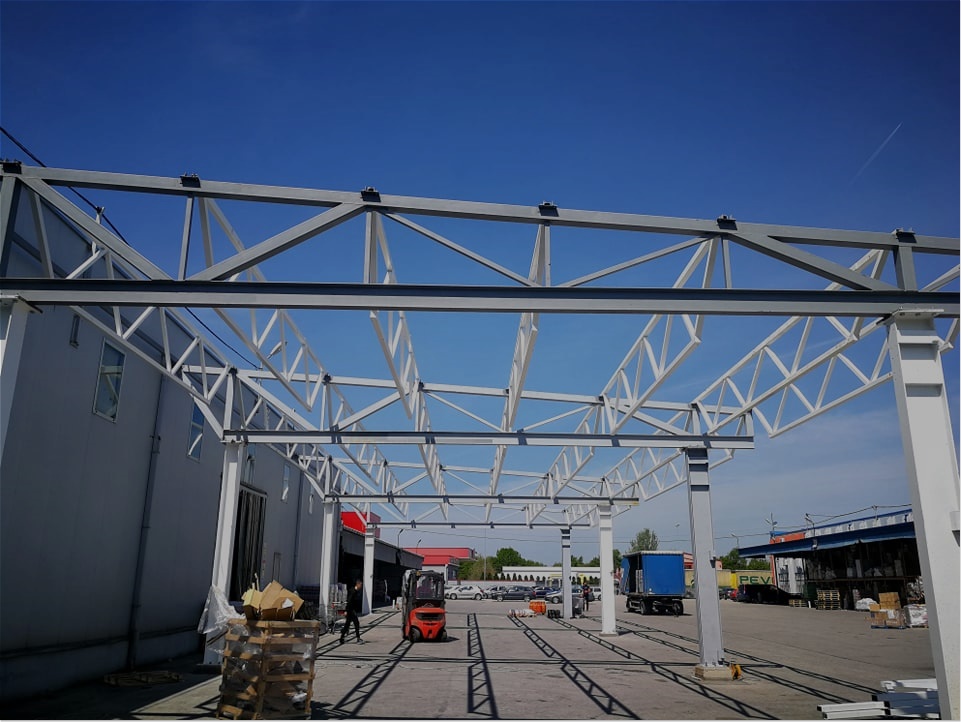

MONTAŽA / TEREN

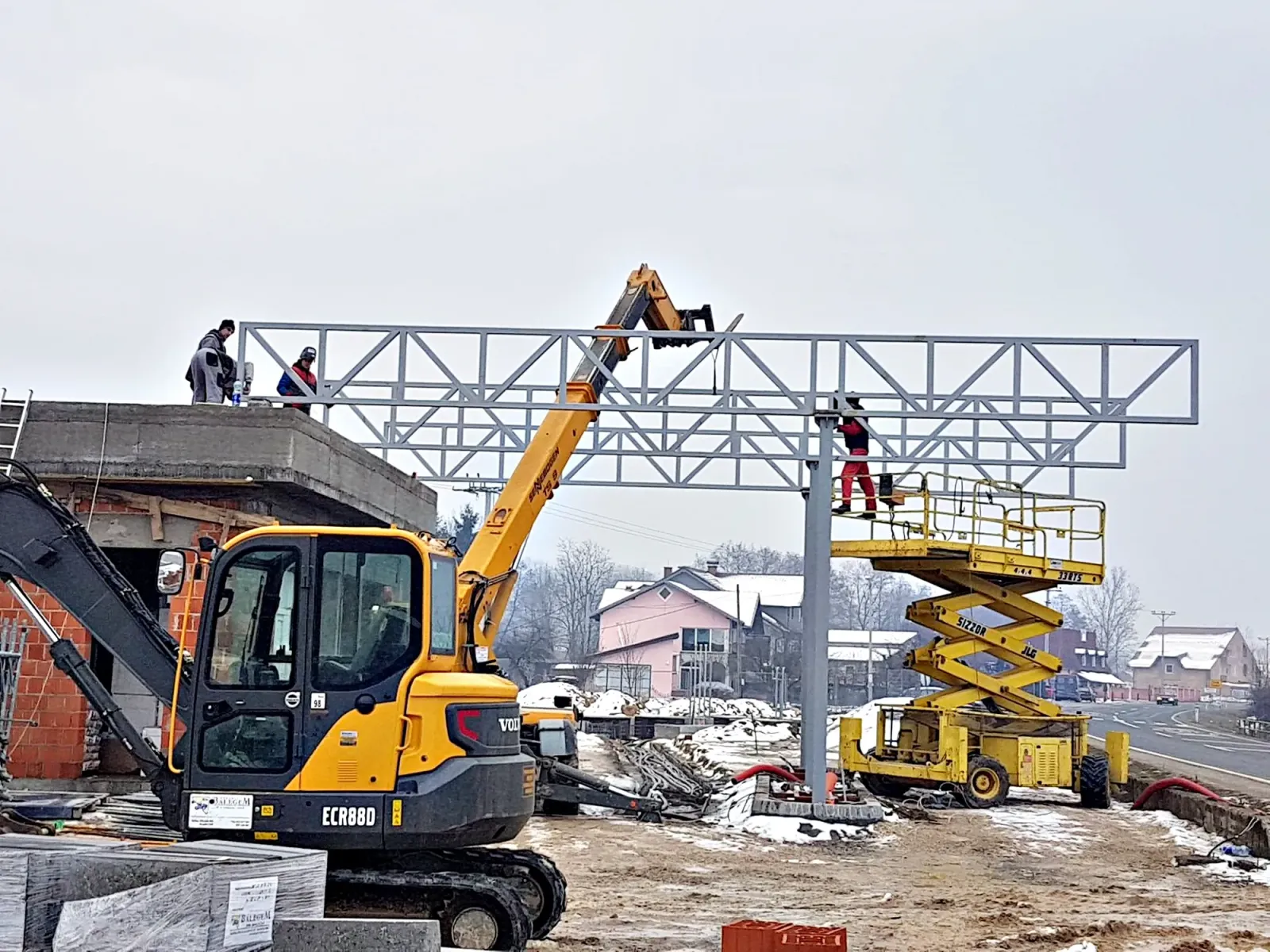

Montaža rešetkastog nosača
- Sjedište
- Gradačac, BiH
- Djeluje od
- 2016.
O nama
Proizvodnja metalnih konstrukcija i njihovih dijelova
LIMOSTEEL" d.o.o. za proizvodnju metalnih konstrukcija i njihovih dijelova Gradačac uspješno posluje od 2016. godine. Bavimo se bravarijom, metalnim konstrukcijama, sječenjem fiber laserom i savijanjem na CNC apkant presi.
Pogon je u Gradačcu, a poslove izvodimo u Bosni i Hercegovini i regiji. Posao počinje nacrtom, a završava izmjerenim i isporučenim dijelom ili montiranom konstrukcijom na objektu — bez međukoraka kod trećih firmi.

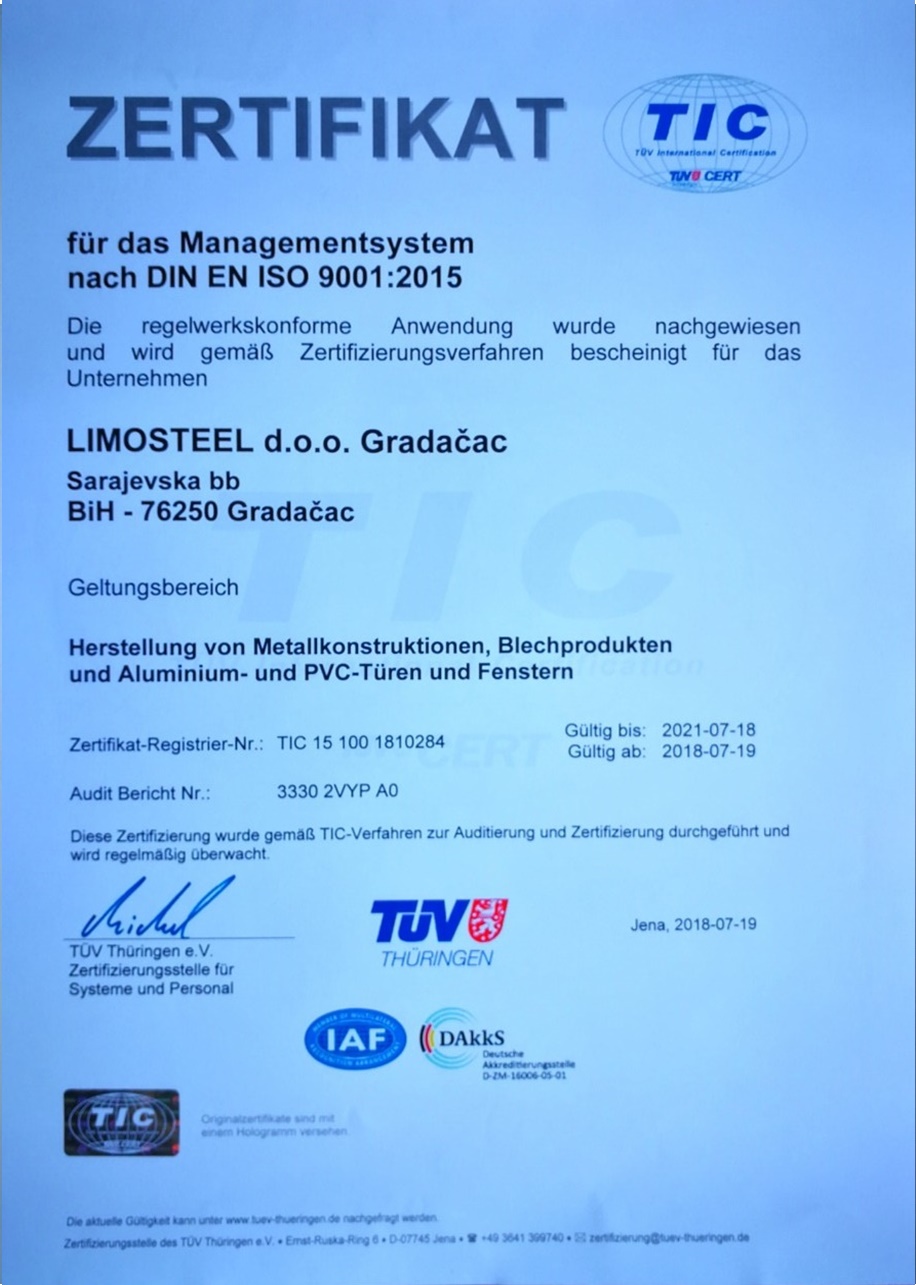

Sistem kvaliteta i postupak zavarivanja certificirani su kod TÜV Thüringen, po standardima DIN EN ISO 9001 i DIN EN ISO 3834-3, uz kvalifikovan postupak zavarivanja (WPQR).
Za koga radimo
Mašinogradnja i alatnice
Proizvodne i prerađivačke firme
Građevinske firme i izvođači
Logistika i skladištenje
Poljoprivredna mehanizacija
Trgovinski i uslužni objekti
Bravarske i montažne firme
Privatni investitori
Zašto Limosteel
Šest razloga koje možete provjeriti
Bez općenitih tvrdnji. Svaka stavka ispod je nešto što se vidi na dokumentu, u pogonu ili na realizovanom objektu.
01
Vlastiti mašinski park
Fiber laser, CNC apkant presa i zavarivačka oprema pod istim krovom. Nema čekanja na treću stranu i nema prebacivanja odgovornosti između kooperanata.
02
Kvalifikovano zavarivanje
MAG postupak kvalifikovan kroz WPQR verifikovan kod TÜV Thüringen, uz certifikaciju sistema kvaliteta zavarivanja po DIN EN ISO 3834-3.
03
Od komada do serije
Bez troška izrade alata prototip je izvodljiv i u jednom komadu, a program se čuva za sve kasnije narudžbe istog dijela.
04
Rad po vašem nacrtu
DXF, DWG, PDF i STEP. Ako nacrta nema, izrađujemo ga prema skici, uzorku ili mjerama uzetim na licu mjesta.
05
Iskustvo od 2016.

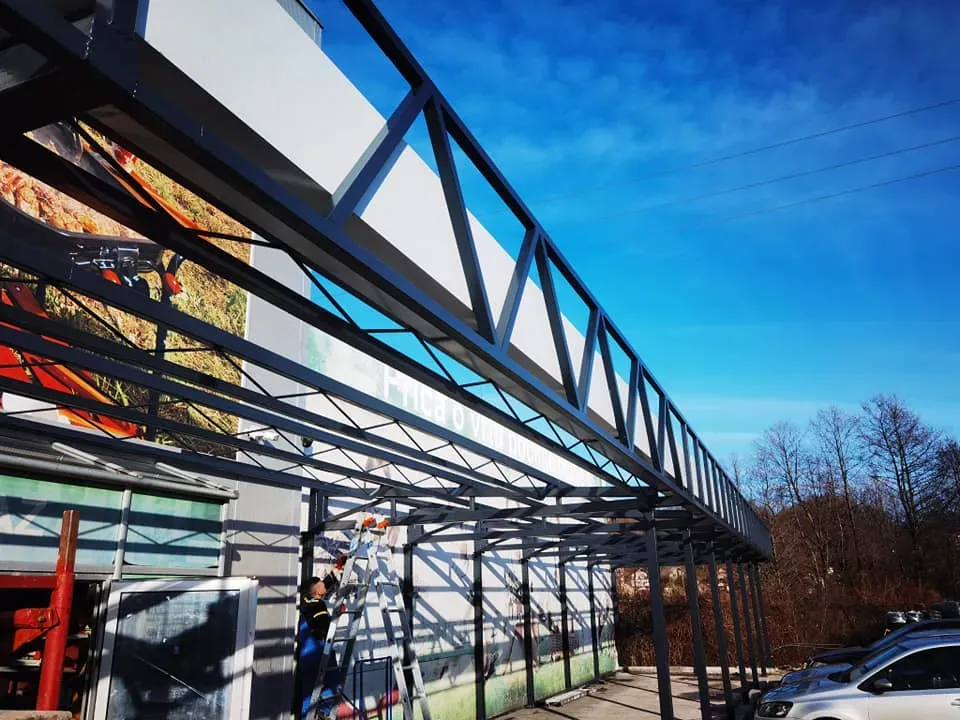

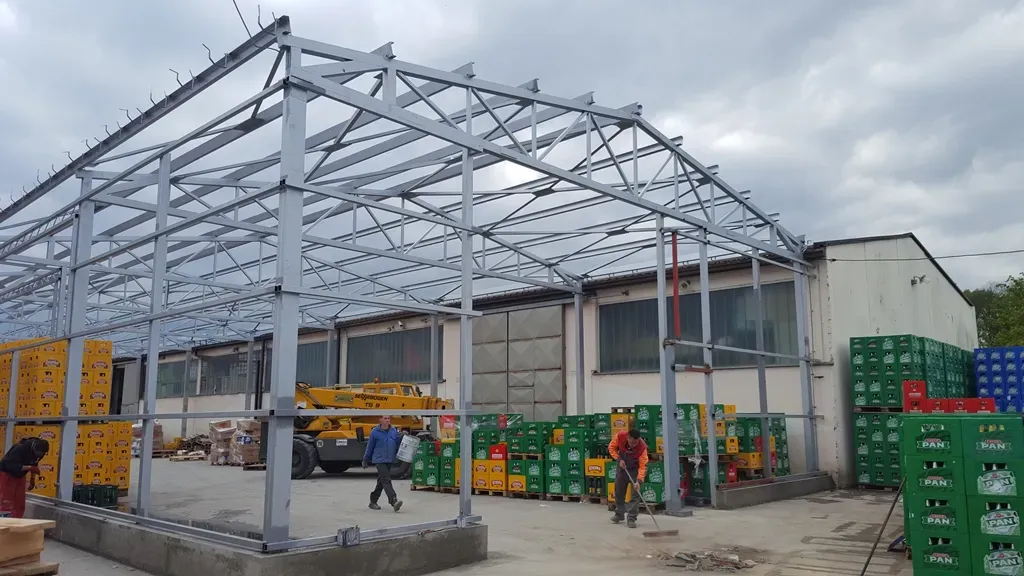

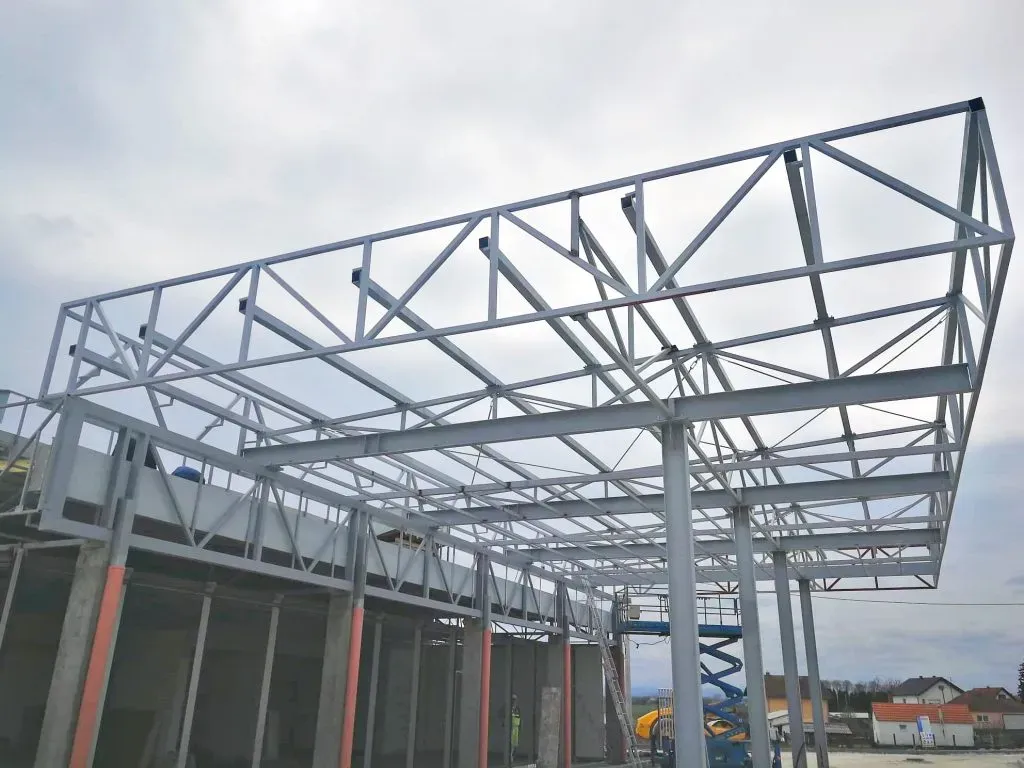

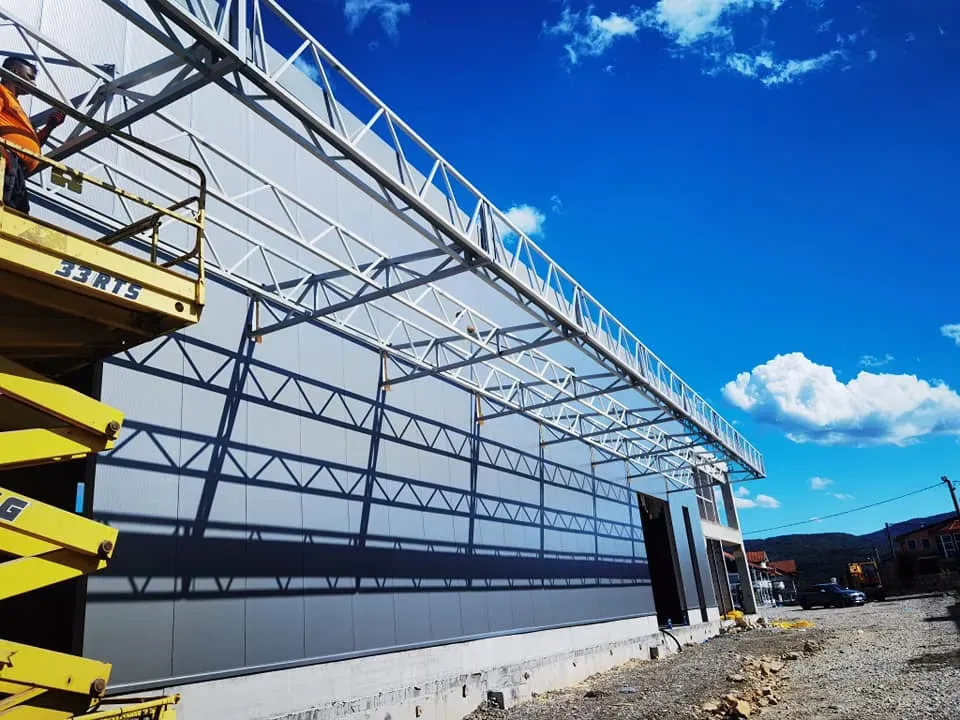

Realizovane konstrukcije na proizvodnim halama, nadstrešnicama velikih raspona, poslovnim i uslužnim objektima.
06
Izrada i montaža
Elementi se izrađuju u pogonu, a montaža izvodi vlastitom ekipom — jedna adresa od nacrta do gotovog objekta.
Kvalitet i certifikati
Dokumenti izdati kod TÜV Thüringen
Sistem kvaliteta i postupak zavarivanja provjeravala je i certificirala njemačka certifikacijska kuća TÜV Thüringen.

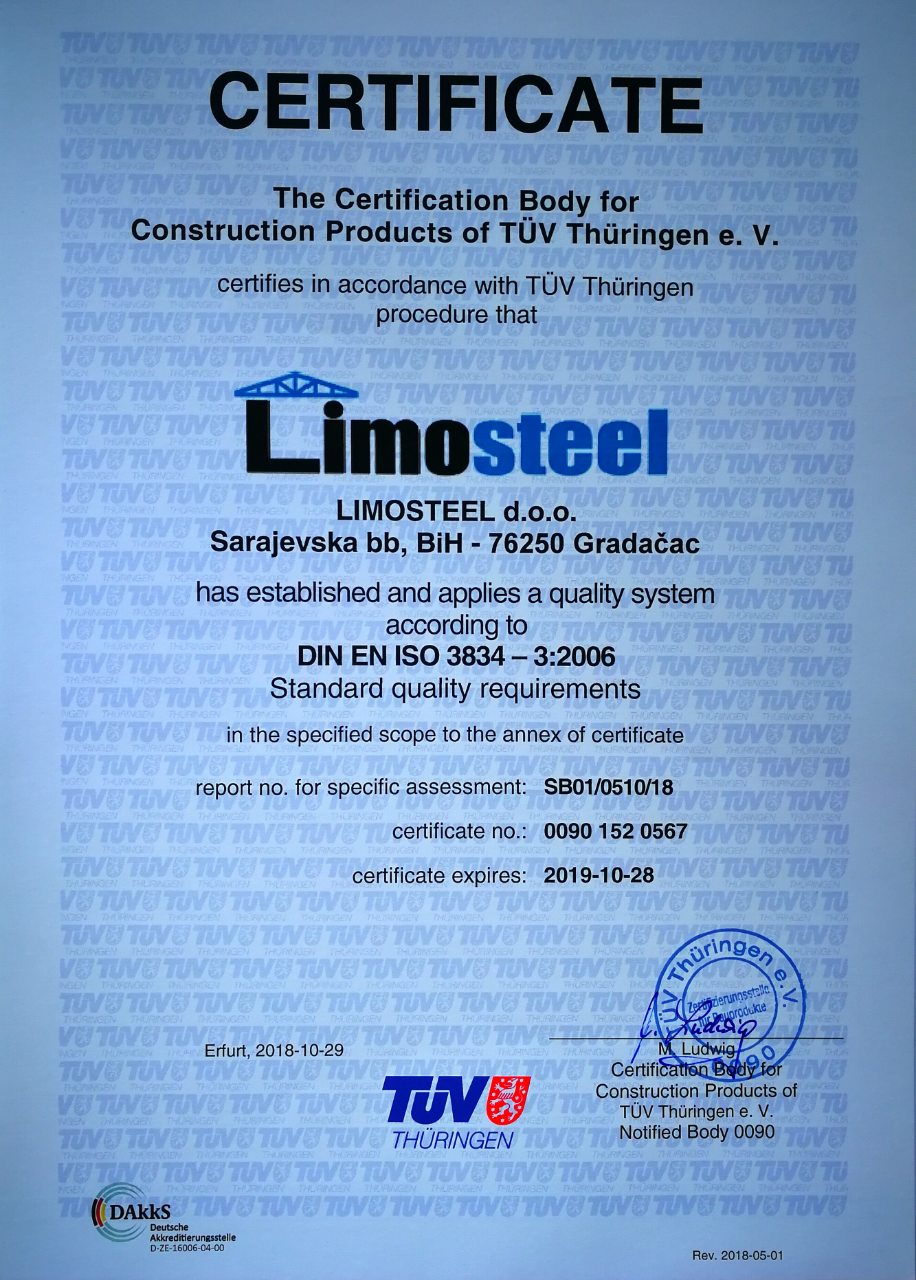

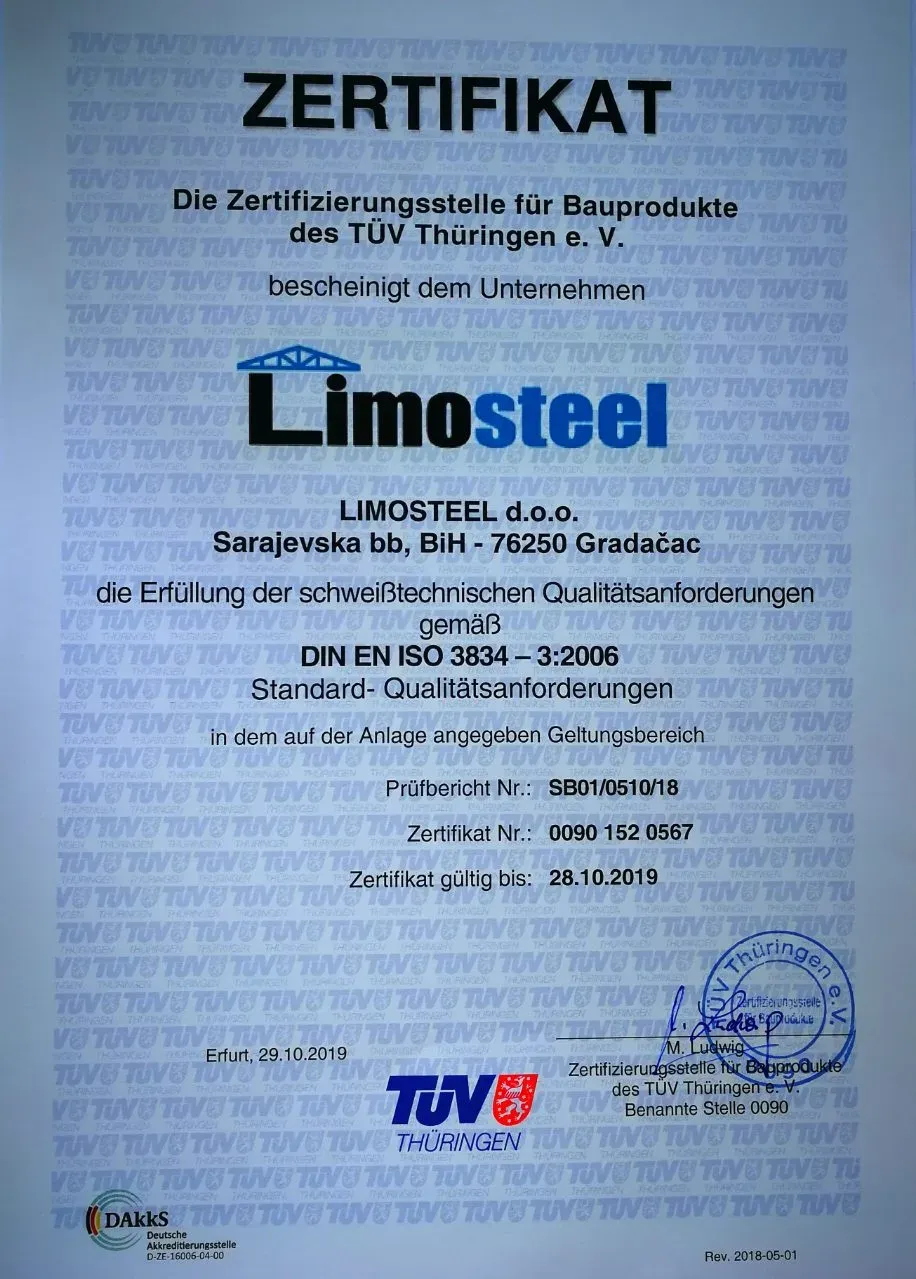

DIN EN ISO 3834-3:2006

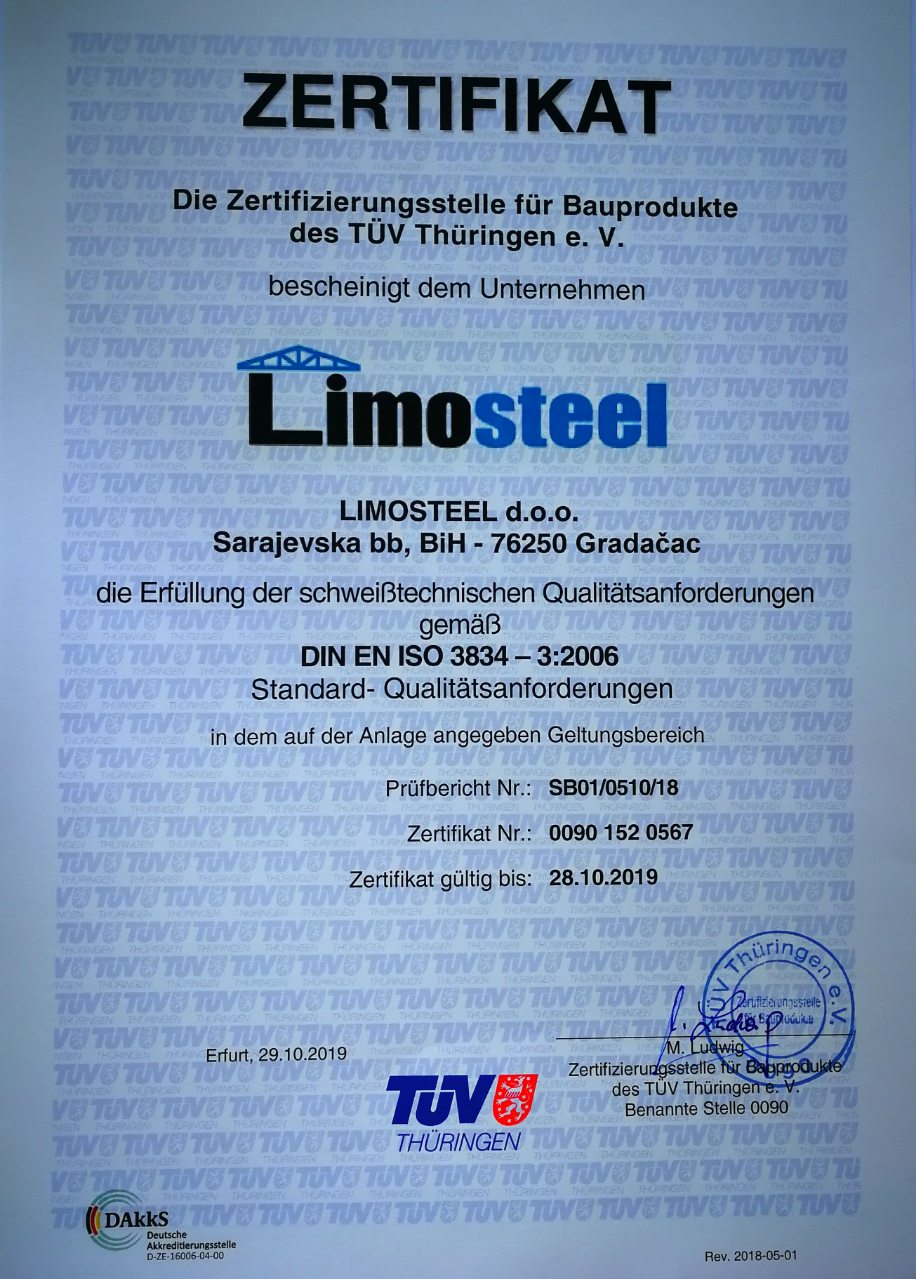

DIN EN ISO 3834-3:2006

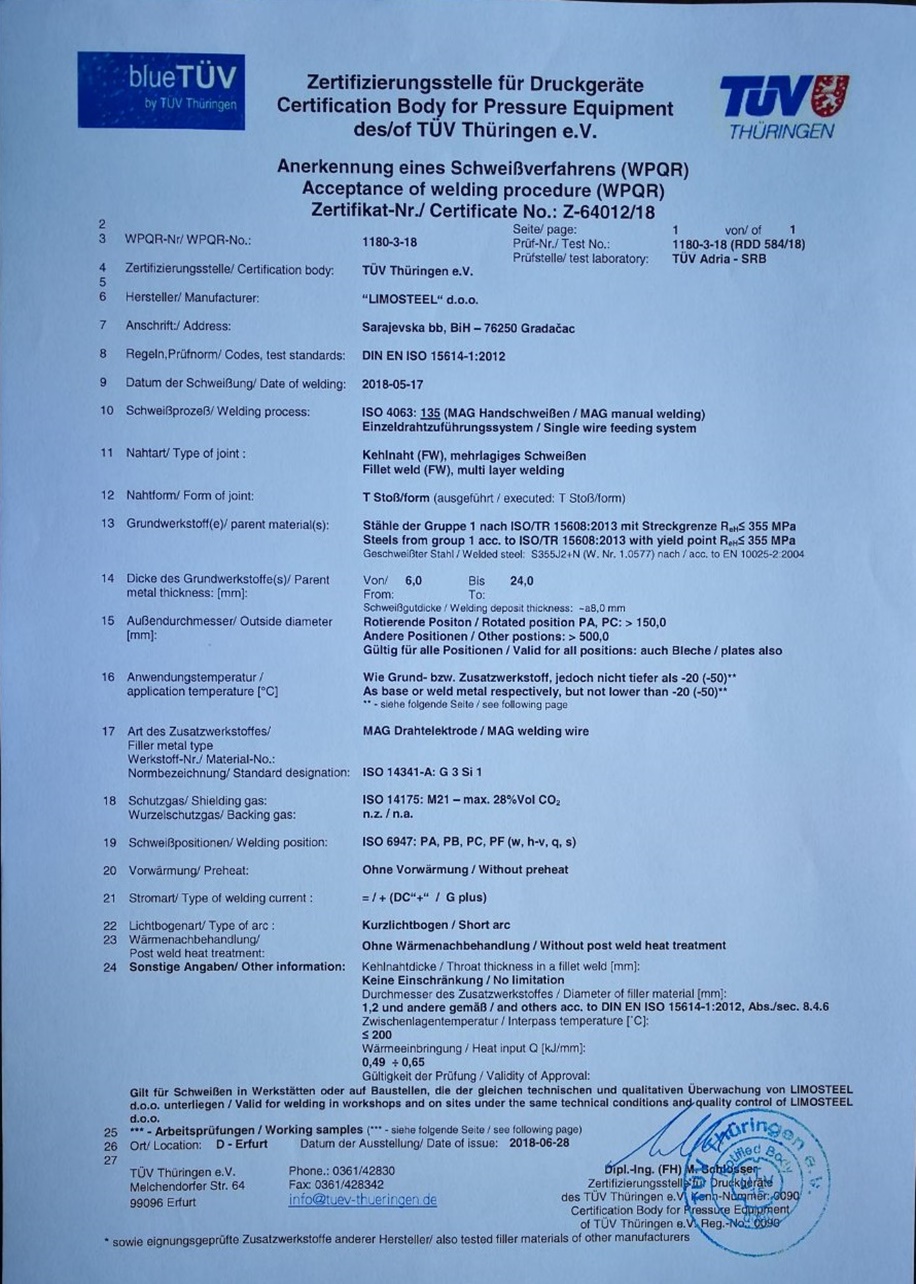

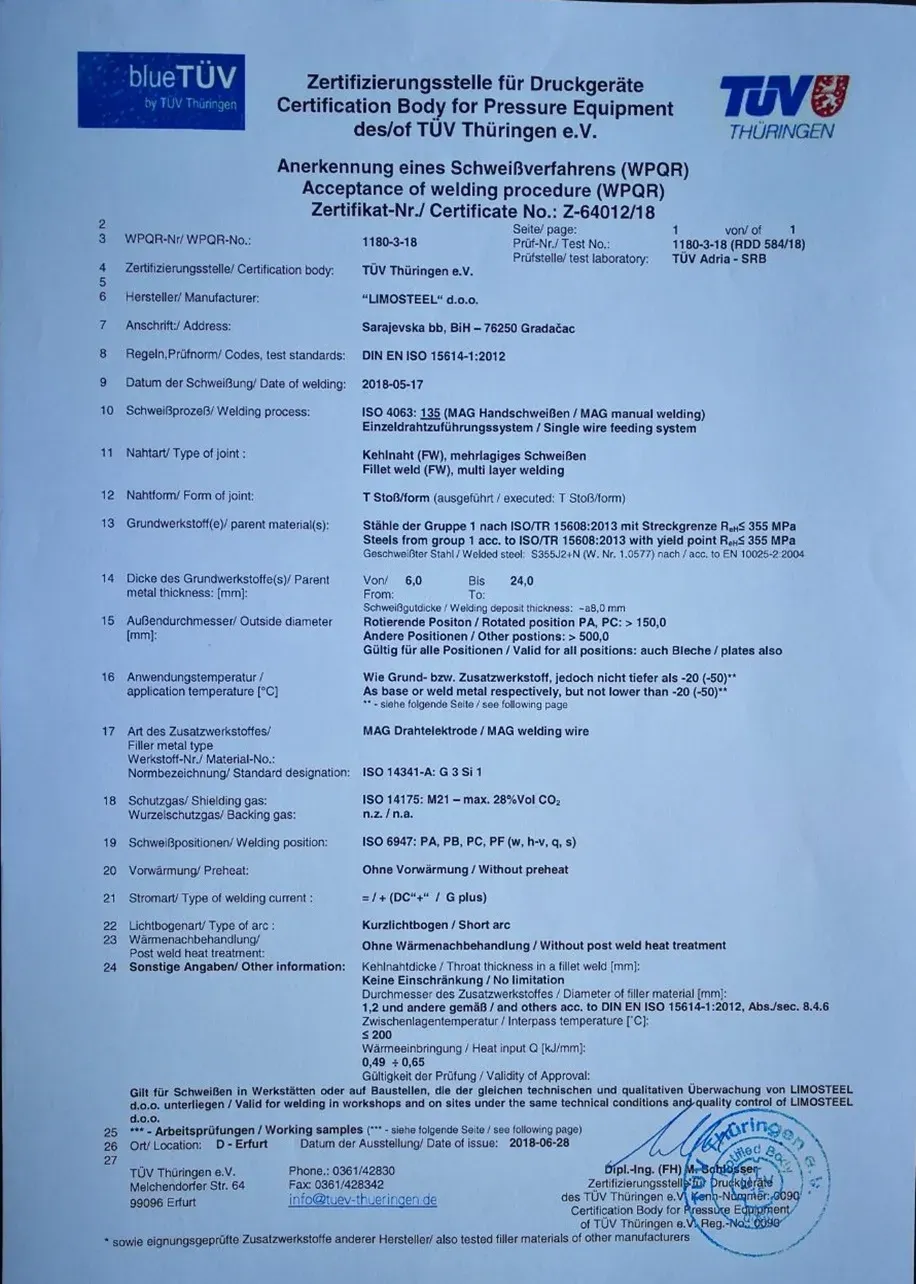

WPQR — Z-64012/18
Kvalifikacija postupka zavarivanja (WPQR Z-64012/18) pokriva MAG postupak na čelicima grupe 1 do 355 MPa, debljine 6,0 – 24,0 mm, u položajima PA, PC i PF — što je opseg u kojem se izvodi većina nosivih čeličnih konstrukcija.
Česta pitanja
Odgovori na ono što najčešće pitate
Ako nema odgovora na vaše pitanje, pozovite nas — provjeravamo izvodljivost prije nego pošaljemo ponudu.
Sječenje fiber laserom je tehnologija obrade u kojoj se snop svjetlosti visoke gustine energije optičkim vlaknom vodi do rezne glave i fokusira u točku promjera nekoliko desetinki milimetra. Materijal se na tom mjestu trenutno topi, a mlaz pomoćnog gasa izbacuje otop iz reza. Rezultat je uzak rez, minimalna zona toplotnog utjecaja i čista ivica koja u većini slučajeva ne zahtijeva naknadnu obradu.
Oznaka CNC (Computer Numerical Control) znači da cijelim procesom — od sile pritiska do pozicioniranja lima — upravlja računar. Ugao, dubina ulaska alata i položaj zadnjeg naslona zadaju se u programu, a mašina ih ponavlja bez odstupanja. Zbog toga je stoti komad u seriji identičan prvom, bez probnog savijanja i bez otpada.
Prihvatamo DXF, DWG, PDF i STEP fajlove. Ako nemate nacrt, izrađujemo ga prema vašoj skici, uzorku ili mjerama uzetim na licu mjesta. Za ponude je najbrže poslati DXF, jer se geometrija odmah može provjeriti i rasporediti na tablu.
Radimo i pojedinačne komade. Kod laserskog sječenja nema troška izrade alata, pa je izrada jednog prototipa ekonomski izvodljiva. Kod većih količina cijena po komadu pada zbog boljeg iskorištenja table i pripremljenog programa savijanja.
Tri su glavne: visoka nosivost uz malu vlastitu težinu (veći slobodni rasponi, lakši temelji, više korisnog prostora), brzina montaže (elementi se izrađuju u pogonu dok na gradilištu idu pripremni radovi) i fleksibilnost, odnosno modularnost — objekat se kasnije može proširiti, nadograditi ili demontirati i premjestiti.
Zavarivanjem ili vijčanim vezama. Zavarivanje daje krute, monolitne i trajne spojeve u kojima se dijelovi stapaju u jedan element. Vijčane veze daju rastavljive spojeve, pa se konstrukcija može montirati na terenu, kasnije demontirati, premjestiti ili proširiti. Odabir zavisi od statike, uslova montaže i toga da li se predviđa naknadna izmjena objekta.
Pošaljite nacrt
Pošaljite nacrt — vraćamo ponudu sa rokom.
Potrebni su materijal, debljina, količina i nacrt ili mjere. Ako nešto od toga nije definisano, javljamo se sa pitanjima i predlažemo rješenje.
